Cuprotect®-Abschirmung in Fensterrahmen und Türen


Mit Cuprotect® abgeschirmte Mobilfunkfenster und Türen

Cuprotect®-Abschirmfenster mit P7B-Scheibe

Das Cuprotect® Abschirmfenster ist die ideale Ergänzung der Wandabschirmung.

Die leitwertgleiche Fläche wird durch das Fenster nicht unterbrochen. Die Schirmdämpfungswerte bleiben über den gesamten Frequenzbereich auf hohem Niveau. Sicherheitsglas- und Wärmedämm-Anforderungen können problemlos integriert werden.

Messung im Labor EMCC Dr. Rasek am 19.2.2009:
Cuprotect®-Abschirmfenster P7B-Scheibe / WK4-Rahmen Cuprotect®-Abschirmfenster P7B-Scheibe / WK4-Rahmen

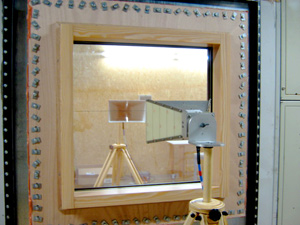

Innenseite des Cuprotect®-Abschirmfensters mit Holzrahmen

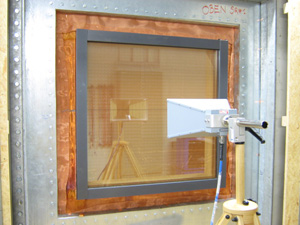

Außenseite des Cuprotect®-Abschirmfensters mit Aluminiumrahmen

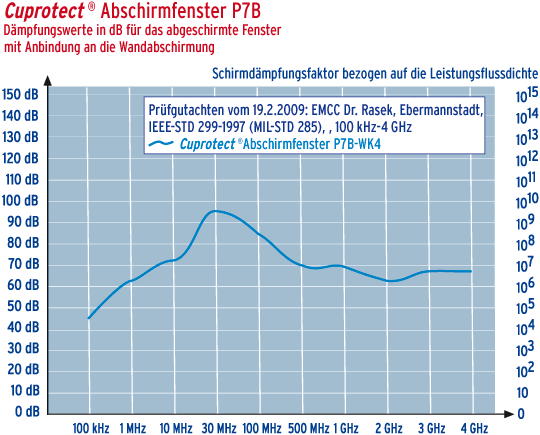

Cuprotect®-Abschirmfenster P7B-Scheibe / WK4-Rahmen Diagramm

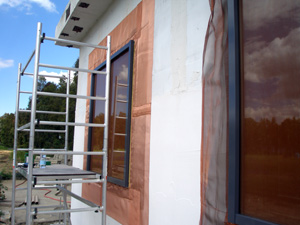

Cuprotect®-Abschirmfenster P7B-Scheibe / WK4-Rahmen Eingebaut

Fertig eingebautes Cuprotect®-Abschirmfenster mit Anbindung in die Abschirmebene aus Cuprotect®


Abschirmfenster für einen Schirmraum, IMBIT Freiburg

Im Forschungsbau für Gehirn-Maschine-Schnittstellen der Biologische Fakultät / Uni Freiburg IMBIT (Institute for Machine-Brain Interfacing Technology) wurde ein abgeschirmter Labboraum gebaut. Hier kamen Abschirmfenster zum Einsatz

www.bio.uni-freiburg.de/news/
  • Schirmraum IMBIT FreiburgVorbereitete Fensterlaibung von außen und innen
  • Abschirmfenster IMBIT FreiburgEinbau der Abschirmfenster
  • Abschirmfenster IMBIT FreiburgEinbau der Abschirmfenster
  • Abschirmfenster IMBIT FreiburgFertig eingebaute Abschirmfenster von innen mit Durchblick
  • Abschirmfenster IMBIT FreiburgFertig eingebaute Abschirmfenster von außen
Schirmraum IMBIT Freiburg1 Abschirmfenster IMBIT Freiburg2 Abschirmfenster IMBIT Freiburg3 Abschirmfenster IMBIT Freiburg4 Abschirmfenster IMBIT Freiburg5



Einbau und Anschluss von Ziegelmeier-Fenstern und Türen mit Cuprotect®:

In Holzfensterrahmen (Ziegelmeier Mobilfunkfenster, www.schreinerei-ziegelmeier.de) oder Sandwichfensterrahmen, Außenseite aus Aluminium und Holzrahmen innen

Ziegelmeier-Fenster
Querschnitt Rahmen

Ziegelmeier-Fenster
eingebaute Fenstertür

Die Glasflächen bestehen aus einer edelmetallbedampften Wärme- oder Sonnenschutzverglasung mit Abschirmwirkung gegen hochfrequente Strahlung.

Ziegelmeier-Fenster
Ziegelmeier-Fenster
Ziegelmeier-Fenster
Überlappende Anschlussbahn des Fensterrahmens
Befestigung der Anschlussbahn an der Wand
Einbindung in die fertige Wandabschirmung



(siehe auch Verbindung & Erdung)

(siehe auch Cuprotect® Werkzeuge)
