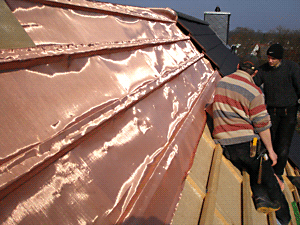

Durchdringungsfreie Dachabschirmung
mit Cuprotect® A1
Empfohlen wird die Verwendung von Cuprotect® A1 wegen
der höchsten Abschirmwirkung und der hohen Materialstärke (Korrosionsschutz).
Diese Verlegeform ist die preiswerteste und hochfrequenzsicherste
Abschirmung einer Dachfläche mit Dachziegeln.
|
![Flachdach Wuppertal](img_cuprotect/2d_dach1_cuprotect-a1.gif) |

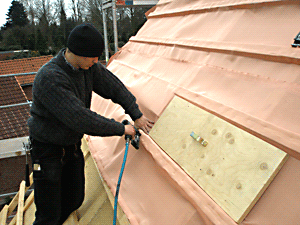

![Dachabschirmung mit Curpotect®](img_cuprotect/2d_dach2_cuprotect-a1.gif.gif) |
Definierte leitfähige Verbindung des Durchdringungsmaterials (z.B. Schrauben) mit der Abschirmebene mittels Unterlegquadraten: |
![Sturmklammer](img_cuprotect/2d_P4070022sturmklammer.jpg) |
![Dachdurchdringung](img_cuprotect/2d_dachdurchdringung10-2007-2.jpg) |

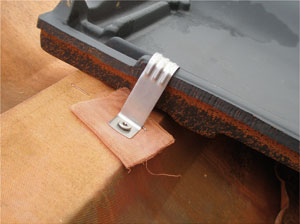

Sturmklammer mit Unterlegquadrat |

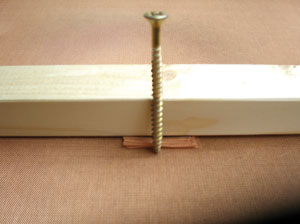

Dachdurchdringung, Unterlegquadrat |
|
Steildachabschirmung
mit Cuprotect®
Das Cuprotect® Abschirmgewebe wird mit leitfähigen
Kupfer oder Edelstahlklammern horizontal auf den Sparren befestigt.
Die Dachlattung sowie die Konterlattung
wird mit Edelstahlschrauben befestigt. |
![](img_cuprotect/2d_dach1.jpg) |
![](img_cuprotect/2d_abschirmungCuA1-28308-3.jpg) |

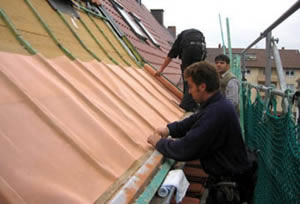

Aufbringen der Cuprotect®-Bahn auf die
Dachflächen von außen (Hier zwischen Unterlattung und
Konterlattung). |

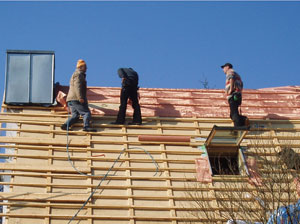

Fixieren der Cuprotect®-Bahn durch Festtackern
mit leitfähigen Edelstahl-Klammern. |
![](img_cuprotect/2d_dach3.jpg) |
![](img_cuprotect/2d_dach4.jpg) |

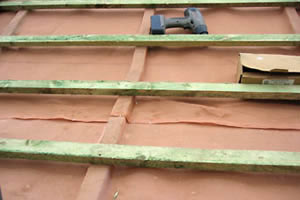

Fertige Verbindung der Bahnen. Montage
der Konter-Lattung mit vierfachen Gewebestücken zur definierten leitfähigen
Verbindung von Schraube und Cuprotect® -Bahnen (s.o.). |

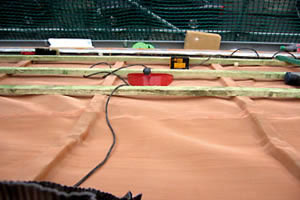

Montage der Konter-Lattung für die Dachziegel
auf die Cuprotect® -Bahnen von oben gesehen. |
|
![Aufdach-Abschirmung](img_cuprotect/2d_aufdachabschirmung.jpg) |
![Aufdach-Abschirmung](img_cuprotect/2d_dach-kappnaht.jpg) |

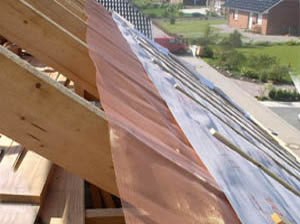

Horizontal auf den Sparren befestigte Cuprotect® Bahnen |

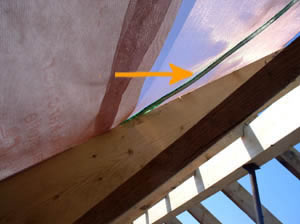

Das Windrispenband ist im Kontaktbereich abzukleben
(siehe Pfeil). |

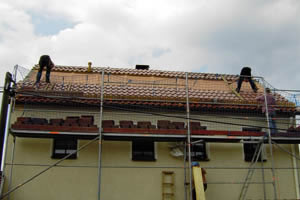

![](img_cuprotect/2d_dach-neu3.jpg)
|

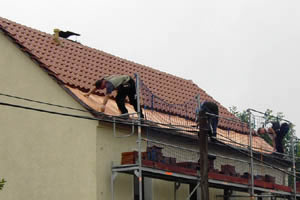

![](img_cuprotect/2d_dach-neu2.jpg)
|
|
|
|
Flachdachabschirmung mit Cuprotect® |

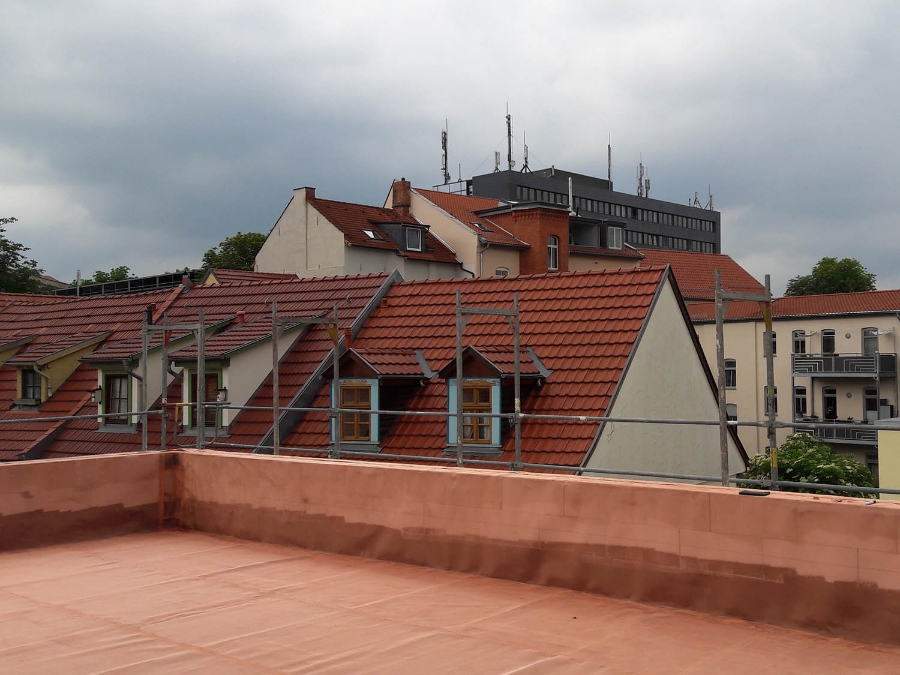

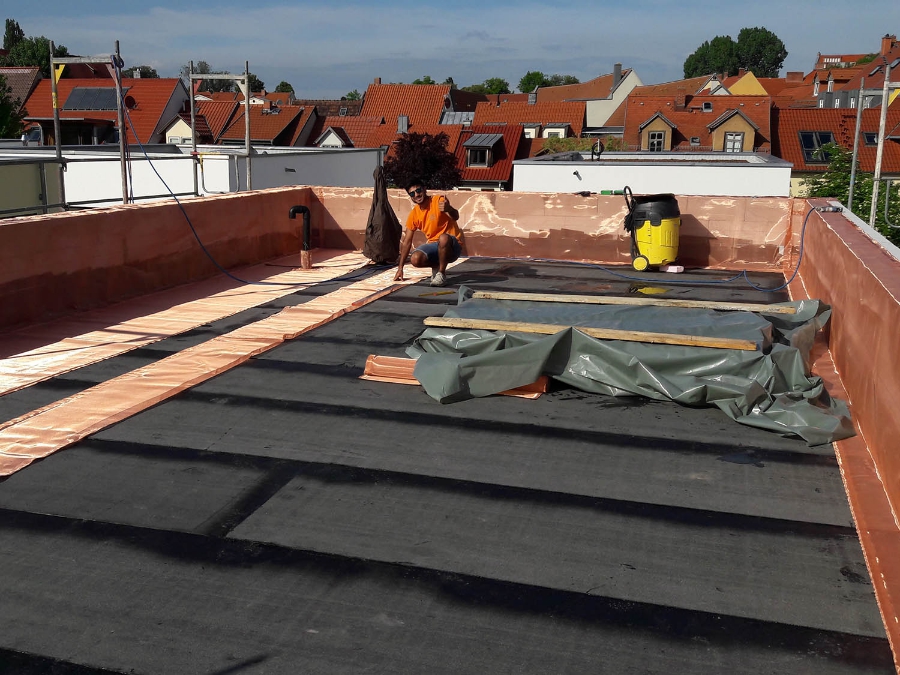

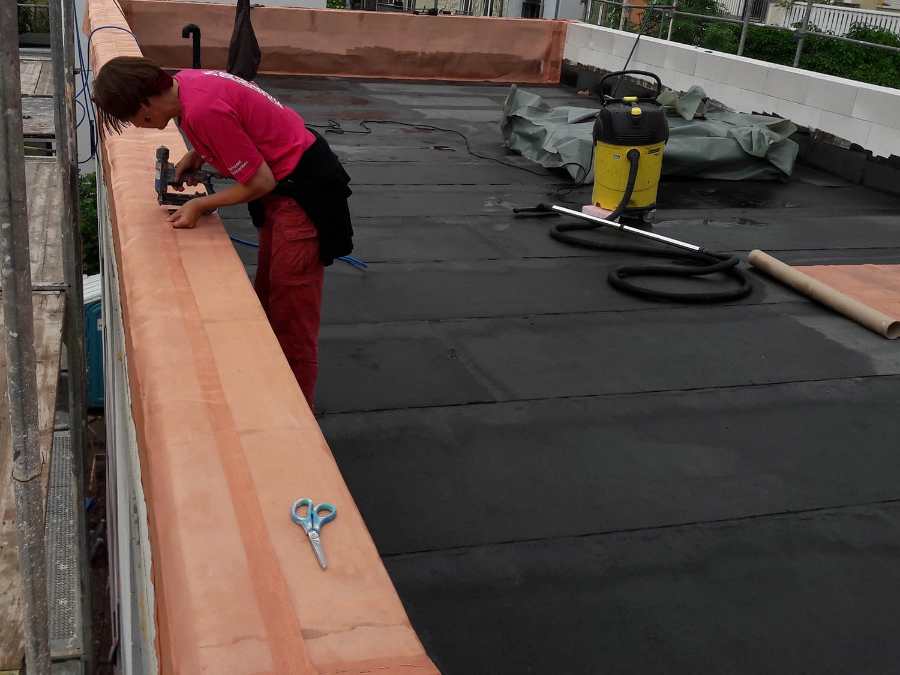

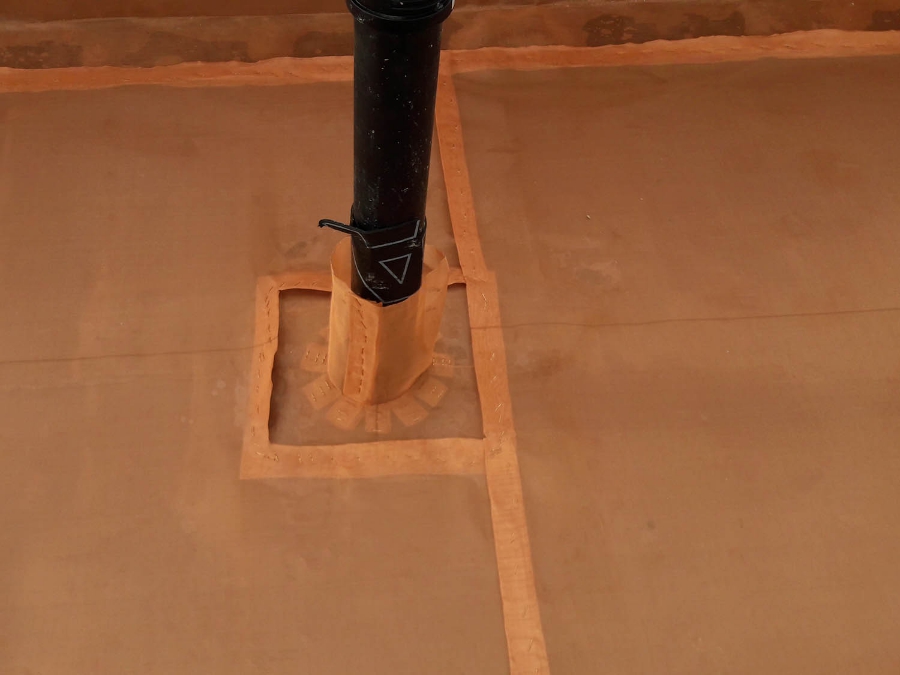

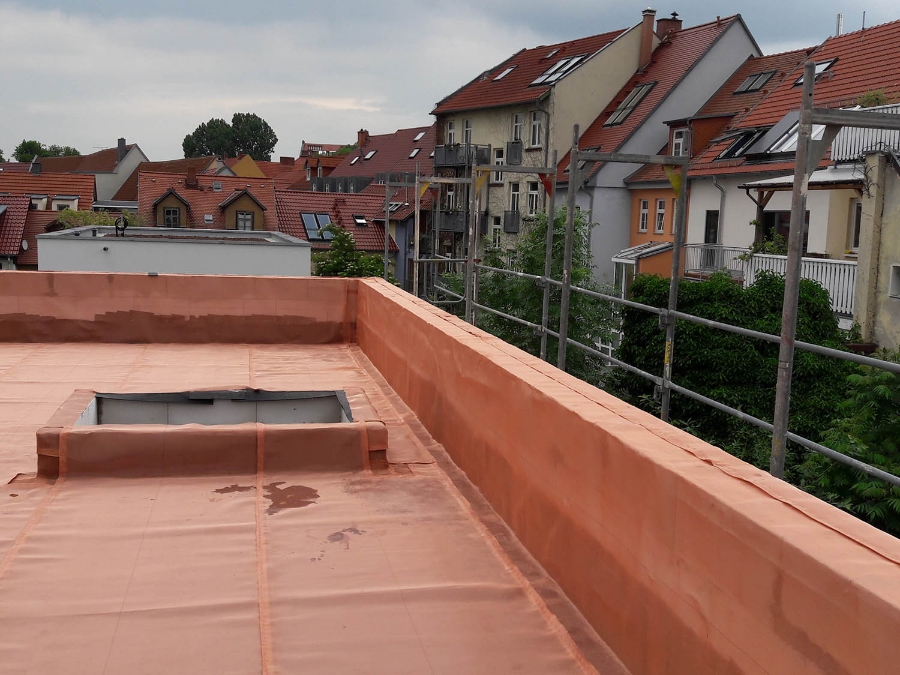

Flachdachabschirmung eines neugebauten Stadthauses in Erfurt
Die Mobilfunkantennen in Sichtweite |
|
|
|
|
![Flachdach Wuppertal](img_cuprotect/2d_wuppertal-dach.jpg)
|
|

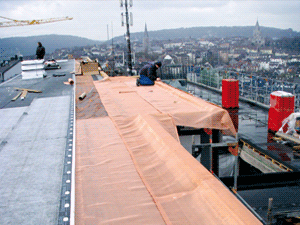

Abschirmung der Dachflächen von außen. Im Hintergrund ist deutlich
ein Mobilfunkmast zu erkennen. |
![Flachdach Abschirmung](img_cuprotect/2d_0219dach_kappnaht.jpg) |
![Flachdach Abschirmung](img_cuprotect/2d_P7030026.jpg) |

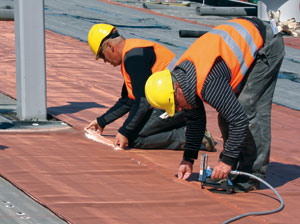

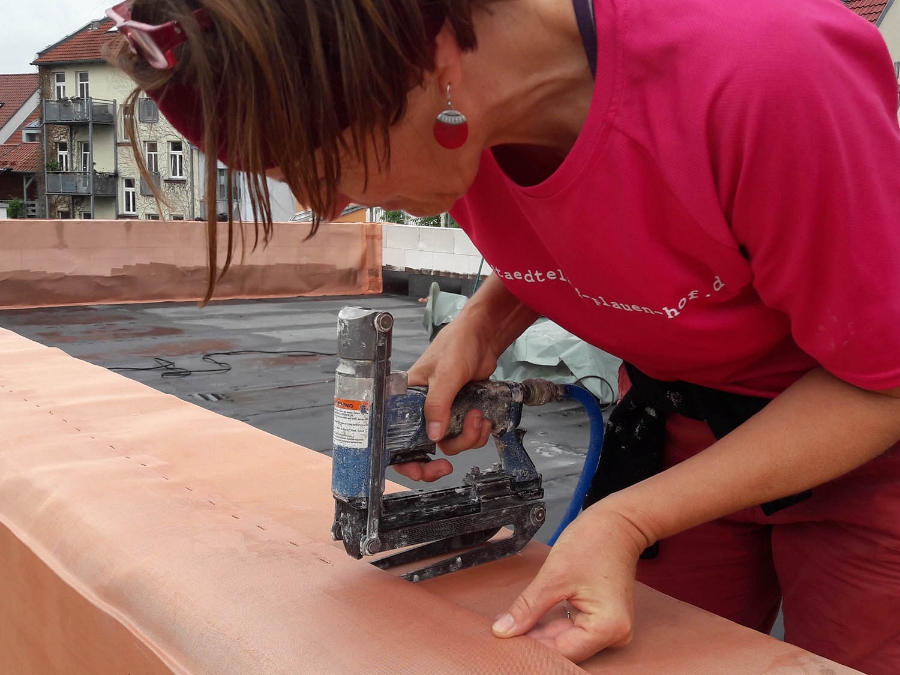

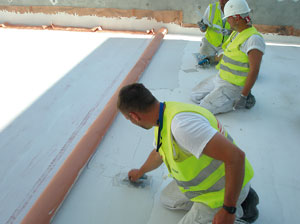

Herstellung der Verbindung |

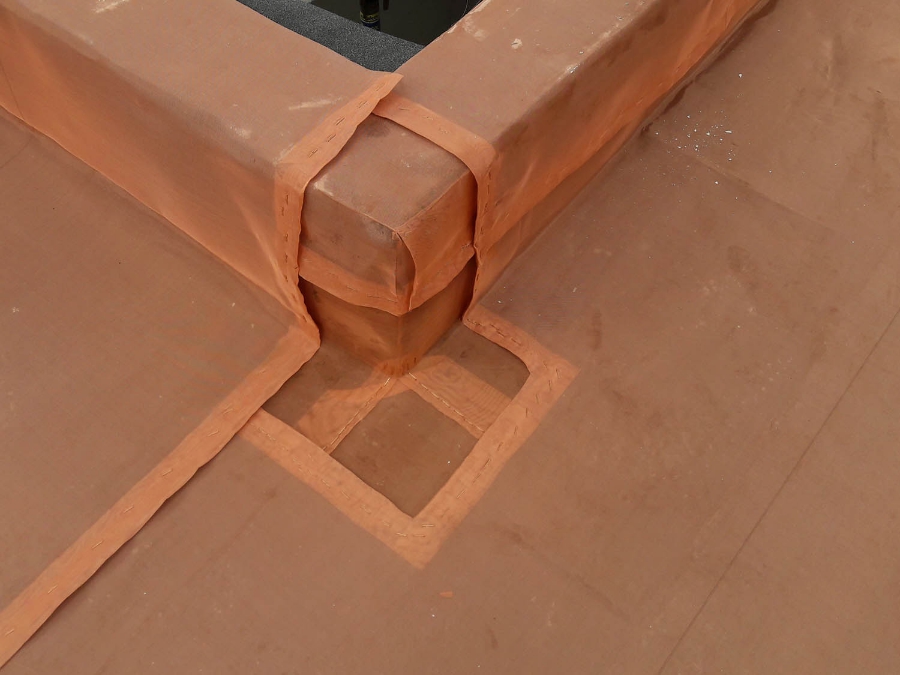

Einspachteln der Bahnen |
(siehe auch Verbindung & Erdung)
