Schirmdämpfungsmessungen der Cuprotect® Produkte unter Praxisbedingungen:



Die Verwendung von Cuprotect® garantiert in der Praxis eine Dämpfung der hochfrequenten elektromagnetischen Wellen mindestens um den Faktor 1000, vorausgesetzt andere Bereiche wie Fenster und Türen sind in das Abschirmkonzept mit integriert und die Abschirmmaßnahme ist von einem Fachmann geplant.

EMC-Praxistest

EMC-Praxistest

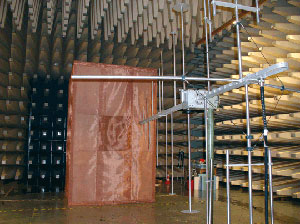

In den beiden akkreditierten EMV-Prüflaboren EMC-Test NRW GmbH (Dortmund, 23.11.2004) und EMCC Dr. Rasek, (Ebermannstadt, 28.9.2005) wurde Cuprotect®Spezial unter Praxisbedingungen auf seine Schirmdämpfungswirkung hin getestet. Dabei wurden verschiedenen Verbindungstechniken der Gewebebahnen mit einander messtechnisch verglichen.

Beim Einsatz von zweilagigem Cuprotect®Spezial wurden die zugrunde gelegten, hohen Prüfanforderungen des amerikanischen Militärstandards (MIL-STD-188-125, Teil 1 und 2) erfüllt.

Mit zweilagigigem Cuprotect®Spezial wurden an Flächen und Anwendungsdetails über 30 Schirmdämpfungs-Messungen durchgeführt. Bei allen Messungen wurde im Frequenzbereich von 1 MHz bis 3 GHz mindestens 80 dB Schirmdämpfung erreicht.

Darüberhinaus wurden die hervorragenden Dämpfungseigenschaften von Cuprotect®, Cuprotect®Spezial und Cuprotect®A1 durch Gutachter Prof. Pauli (Universität der Bundeswehr, München) nachgewiesen.

Im Prüffeld wurden wie in der Praxis jeweils vier Einzelstücke von Cuprotect®, Cuprotect® Spezial und Cuprotect® A1 zu einer Fläche zusammengesetzt. Anschließend wurde deren Schirmdämpfungswirkung in verschiedenen Einbettungsmaterialien (Putzspachtel, Bitumendickbeschichtung, Heissbitumen, Kalkspachtel, Zementspachtel) gemessen:

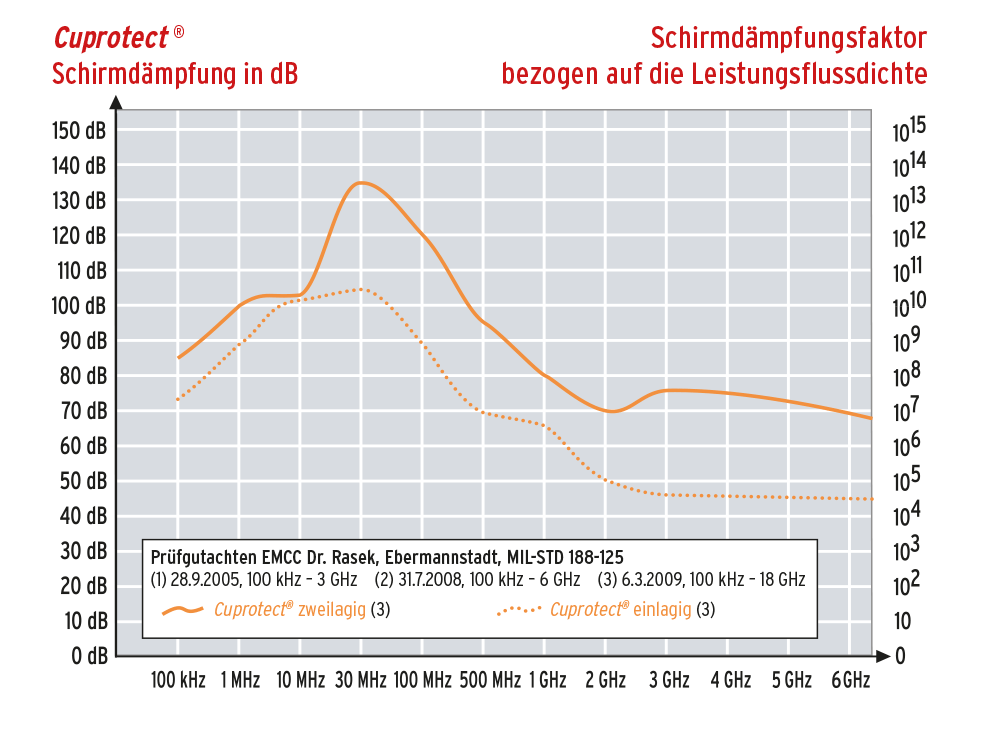

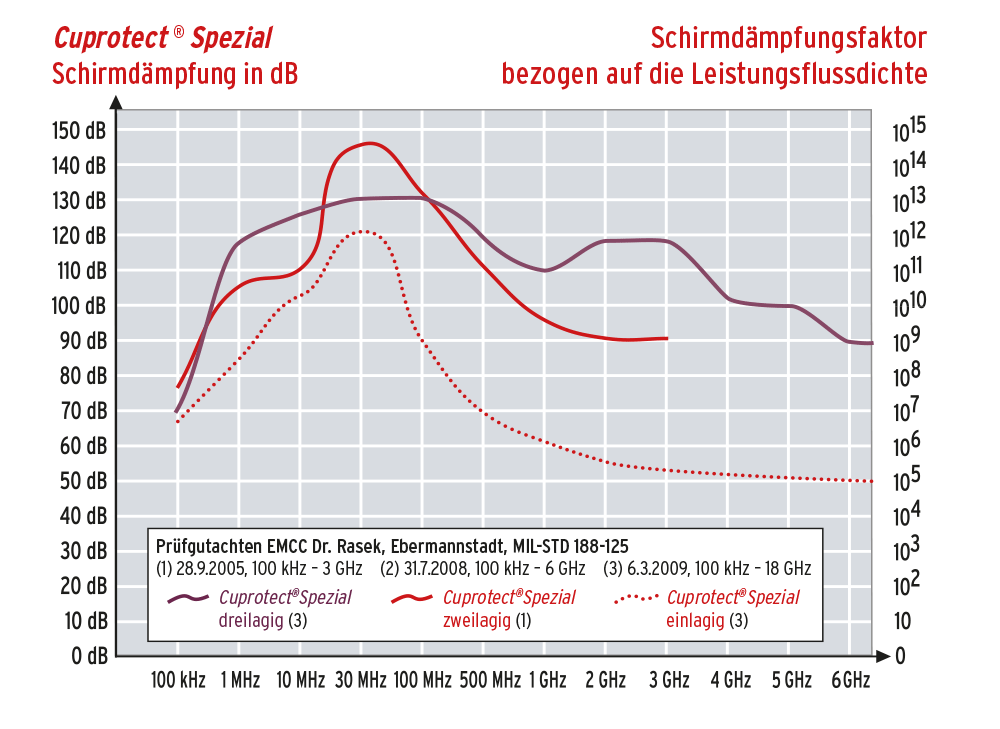

Cuprotect®-Produkte für alle Einsatzbereiche (Holzständer, Putz etc):



Gutachten Schirmdämpfung Cuprotect®

Gutachten Schirmdämpfung Cuprotect®

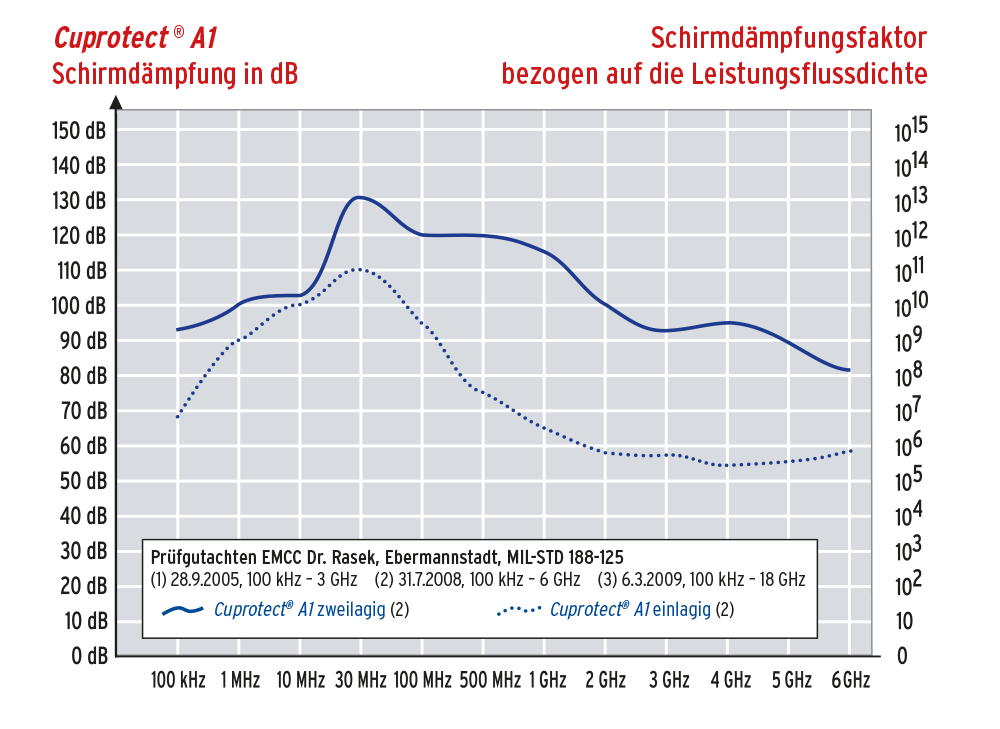

Cuprotect®A1 für den Einsatz im Dachbereich und Holzständerbau:



Gutachten Schirmdämpfung Cuprotect®



Legende:

Frequenzbereich:

Lang & Mittelwelle
Kurzwelle
Funkdienste
UKW
VHF-Fernsehsender, T-DAB (Digitales Radio)
Funkrufdienste
UHF & Digitale Fernsehsender
D-Mobilfunknetz
Flugsicherungsradare
E-Mobilfunknetz
DECT-Telefone
UMTS
W-LAN/Bluetooth
Radare, Flughafenradar
W-LL
Hyper-LAN
Wetter-Radare
Radare
Radare

100kHz - 1,5 MHz
3- 26 MHz
40 - 80 MHz
86 - 108 MHz
174 - 223 MHz
465 MHz
470 - 840 MHz
935 - 960 MHz
1.240 - 1.400 MHz
1.820 - 1.875 MHz
1.880 - 1.900 MHz
2.110 - 2.170 MHz
2.400 - 2.484 MHz
2.700 - 3.400 MHz
3.500 Mhz
5.150 - 5.255 MHz
5.600 und 9.400 MHz
8.500 - 10.500 MHz
17.000 - 18.000 MHz

Frequenzbereich:

Cuprotect®

Schirmdämpfungsfaktor*

100 kHz bis 3 GHz

bis 100 dB

bis 100.000

3 GHz bis 10 GHz

bis 40 dB

bis 10.000

10 GHz bis 18 GHz

bis 27 dB

bis 500

Frequenzbereich:

Cuprotect®Spezial

Schirmdämpfungsfaktor*

100 kHz bis 3 GHz

bis 120 dB

bis 1.000.000.000

3 GHz bis 10 GHz

bis 48 dB

bis 158.500

10 GHz bis 18 GHz

bis 40 dB

bis 10.000

Frequenzbereich:

Cuprotect®Spezial zweilagig

Schirmdämpfungsfaktor*

100 kHz bis 3 GHz

bis 145 dB

bis 1.000.000.000.000

Frequenzbereich:

Cuprotect®A1

Schirmdämpfungsfaktor*

10 MHz bis 3 GHz

bis 110 dB

bis 1.000.000.000

3 GHz bis 6 GHz

bis 58 dB

bis 1.000.000



 (* Entspricht der Schirmdämpfung gegenüber dem Ausgangszustand)

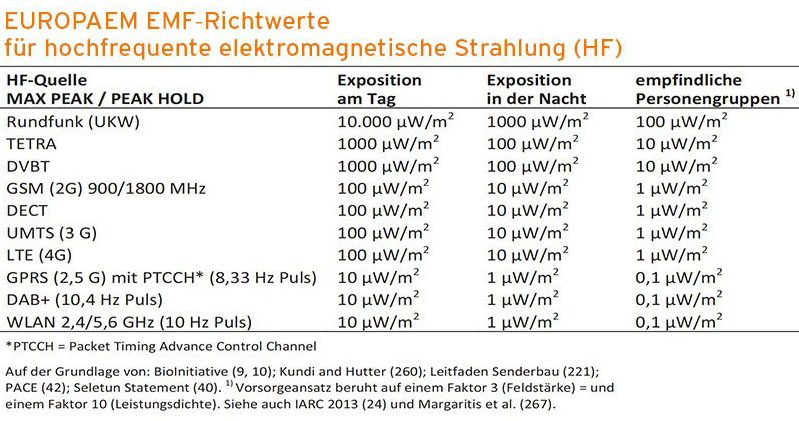

Praxisbeispiel:
Eine Schirmdämpfung von 30 dB reduziert die Strahlungsenergie um den Faktor 1.000. Liegt der gemessene Wert z.B. bei 10.000 µW/qm, so reduziert ein Abschirmgewebe mit einer Schirmdämpfung von 30 dB die Strahlung hinter dem Gewebe auf den baubiologisch empfohlenen Wert von 10 µW/qm.

Fazit:
Die Verwendung von Cuprotect® garantiert in der Praxis eine Reduzierung der hochfrequenten elektromagnetischen Wellen um mindestens den Faktor 1000, vorausgesetzt andere Bereiche wie Fenster und Türen sind in das Abschirmkonzept mit integriert und die Abschirmmassnahme ist von einem Fachmann geplant.

In den beiden akkreditierten EMV-Prüflaboren EMC- Test NRW GmbH (Dortmund, 23.11.2004) und EMCC Dr. Rasek, (Ebermannstadt, 16.2.2005) wurde Cuprotect®-Spezial unter Praxisbedingungen auf seine Schirmdämpfungswirkung hin getestet. Dabei wurden verschiedenen Verbindungstechniken der Gewebebahnen mit einander messtechnisch verglichen.

Beim Einsatz von zweilagigem Cuprotect®Spezial wurden die zugrunde gelegten, hohen Prüfanforderungen des MIL-STD-188-125 erfüllt.

Darüberhinaus wurden die hervorragenden Dämpfungseigenschaften von Cuprotect®, Cuprotect®Spezial und Cuprotect®A1 durch Gutachter Prof. Pauli (Universität der Bundeswehr, München) nachgewiesen:

Bewertung Cuprotect®:
"Die Messungen zeigten, dass Cuprotect® für die Abschirmung elektromagnetischer Wellen - vor allem in den interessierenden Mobilfunk-Frequenzbereichen - hervorragend geeignet ist."

Bewertung Cuprotect®Spezial:
"Die Messungen zeigten, dass Cuprotect®Spezial für die Abschirmung elektromagnetischer Wellen - jeglicher Polarisation im gesamten UHF-Frequenzbereich (300 MHz-3 GHz) und hinauf bis 18 GHz hervorragend geeignet ist."

Bewertung Cuprotect®A1
"Die Messungen bewiesen, dass Cuprotect®A1 für die Abschirmung elektromagnetischer Wellen jeglicher Polarisation im gesamten gemessenen Frequenzbereich herausragende Abschirmwerte aufweist."

(Prof. Dipl. Ing. Pauli, Gutachten 3.7.2002, 24.1.2003, 14.1.2005)
